應用案例 | 前軸、曲軸雙工位線邊自動化三維檢測

來源：惟景三維 作者：本站編輯

122023.10

前軸、曲軸是汽車底盤和發動機的核心部件，結構復雜、尺寸大，鍛后易變形。某大型鍛造企業為提升產品質量，引進了惟景三維AutoScan系列自動化三維測量設備，實現了前軸、曲軸雙工位高精度自動化檢測，檢測結果可導入MES系統，實現產品質量的管理與追溯。

 設備特色與優勢：

1、可測常溫和高溫零件

2、雙工位全自動

3、高精度無標拼合

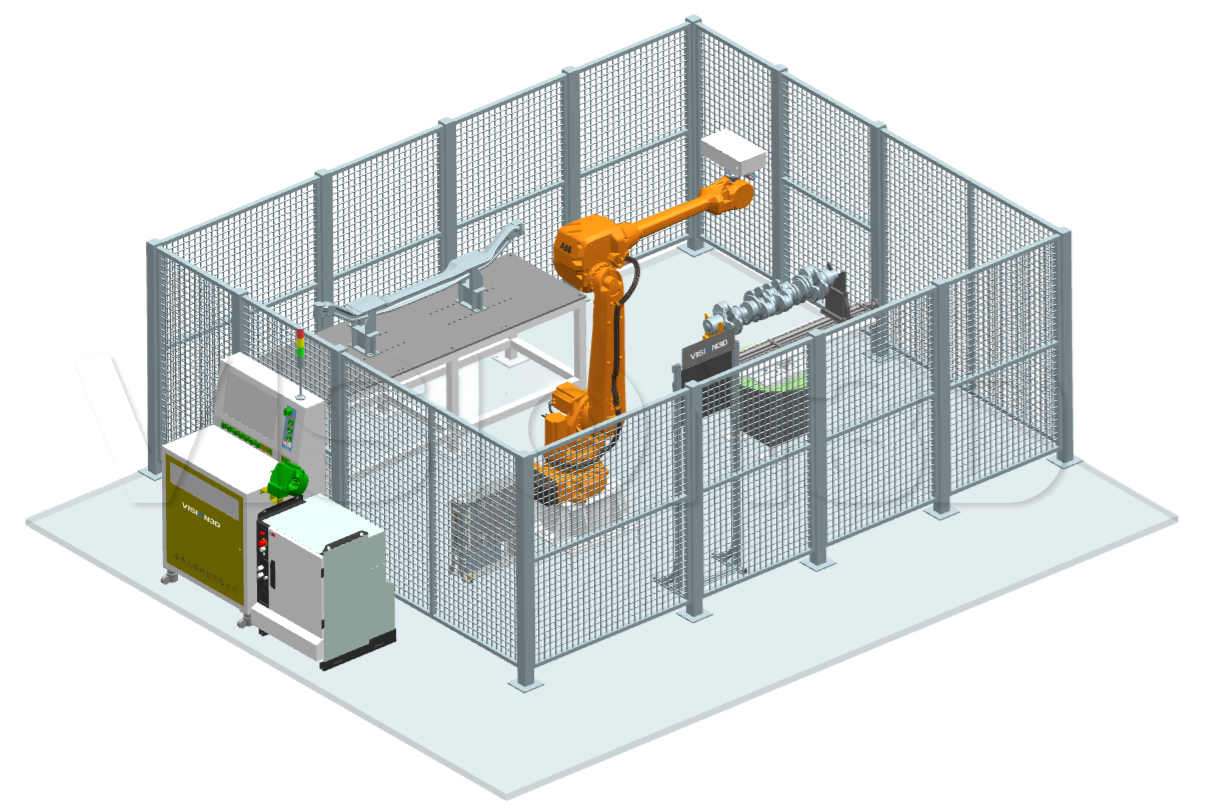

圖 | 現場布置示意圖



 1、前軸工位：

| 前軸尺寸：最大前軸尺寸:370×190×1920mm       典型前軸尺寸:280×170×1800mm

| 測量時間：45-160秒/件

| 測量精度：優于±0.1mm

| 檢測內容：瓜頭兩端總長、直徑、落差、長度錯模、型面偏差等





圖 | 前軸自動化檢測及部分檢測報告



 2、曲軸工位：

| 曲軸尺寸：最大曲軸尺寸：260×260×1150mm       典型曲軸尺寸：200×180×610mm

| 測量時間：3-8分鐘/件

| 測量精度：優于±0.1mm

| 檢測內容：型面偏差、橫向尺寸、板弧度、錯差、縱向尺寸等





圖 | 曲軸自動化檢測及檢測報告
