解決方案 | 航發葉片光學批量檢測方案
來源：惟景三維 作者：本站編輯
232023.09

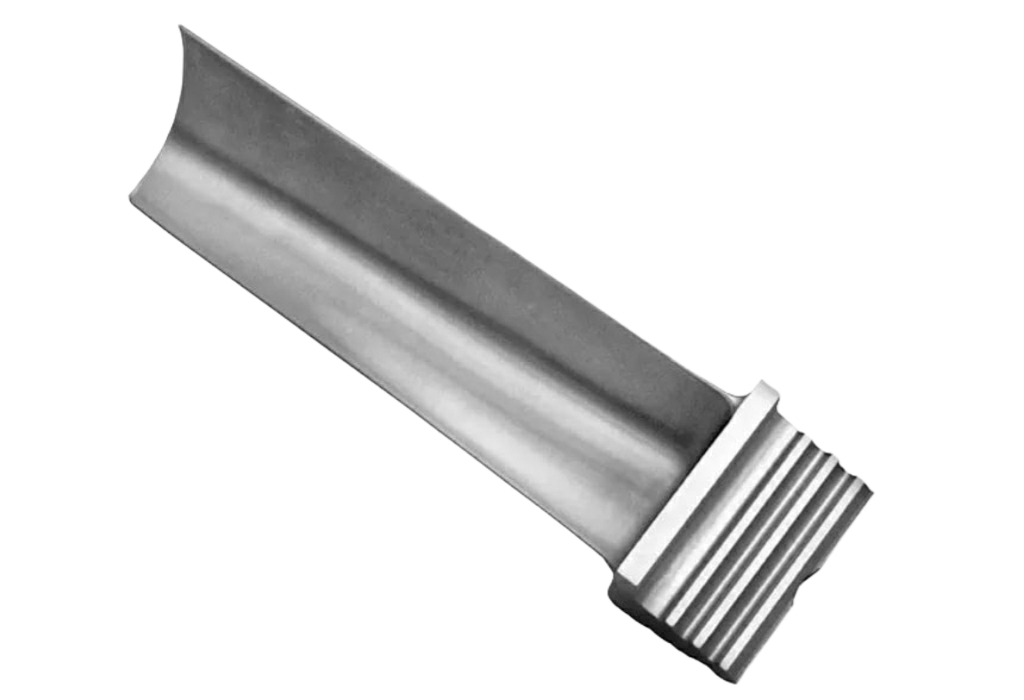

小型葉片是航空發動機葉片的一大類，具有型面復雜、進/排氣邊半徑尺寸微?。ㄗ钚≈睆叫∮?.1mm）、薄而扭曲、特征尺寸多、數量龐大、制造檢測精度要求高等技術特點。目前，主流的三坐標測量檢測存在如下問題：
?在測量進/排氣邊時，小半徑高曲率易產生半徑補償誤差，嚴重影響測量精度；
?測量效率低，無法滿足數量大、種類多的葉片測量需求。

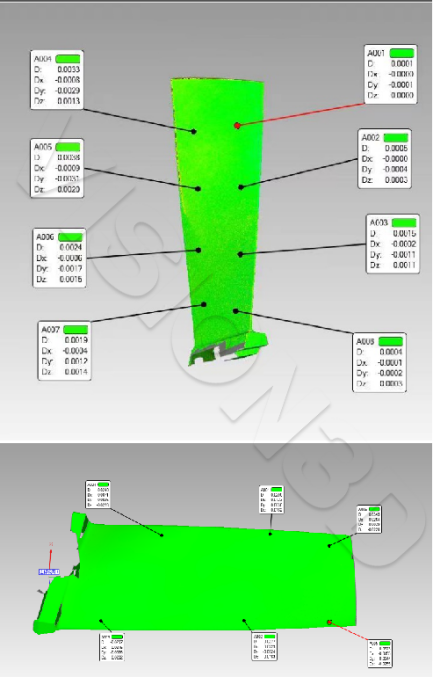

為提高葉片的測量精度及效率，惟景三維研制了葉片自動化三維測量系統，可實現多片葉片自動上下料和自動三維測量，基于測量結果可對葉片的弦長、葉厚、葉緣R參數等進行自動分析，判定葉片是否合格。
葉片尺寸：檢測葉片尺寸高度在30mm-300mm之間。

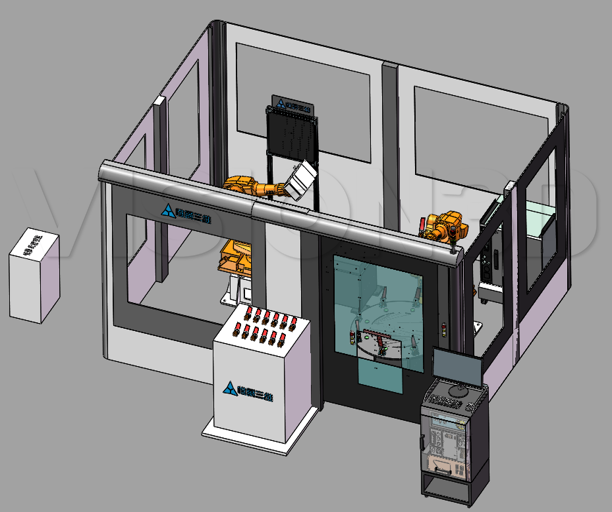

系統組成：系統主要由人工裝夾、機器人自動上下料、藍光自動三維測量等模塊構成。
測量精度：采用PowerScan 12M型高精度三維測量頭，相機分辨率高達1200像素，單次測量精度最高可達0.008mm。
檢測效率：檢測節拍為2-4分鐘/件，一批次可檢測8片。
-
