電池托盤作為新能源汽車動力電池的主要承載部件，可以有效抵擋外部環境的沖擊，對其承載能力、可裝配性等方面有著極高的要求，但電池托盤在生產過程中易發生變形、裂紋等問題，因此保證電池托盤質量成為汽車生產制造中不可忽視的一點。傳統塞規、打標等方法難以滿足檢測內容多，精度要求高的項目檢測要求，需對其進行自動化三維檢測保證零件質量。

  項目檢測內容：

1.電池托盤型面偏差測量

電池盒尺寸較大，防水性要求高，為保證電池密封性及裝配質量，避免安全隱患發生，需對電池托盤的型面輪廓及三維尺寸進行三維質量檢測。

2.電池托盤圓孔檢測

電池托盤上的通孔、光孔數量較多，需針對孔位、孔徑等關鍵尺寸進行檢測，確保產品質量。

  惟景三維自動化檢測方案：

采用AutoScan 系列自動化三維測量設備對汽車電池托盤進行自動化三維質量檢測，設備搭載高性能3D測頭，可快速捕捉零件表面細節，獲取零件三維尺寸數據，同時設備展臂的延伸范圍廣，能有效解決電池托盤及其他中大型零件的大范圍檢測難題。

圖 | 電池托盤自動化三維檢測

1.自動化測量，快速獲取零件高精度尺寸數據

AutoScan系列自動化三維測量設備無需標志點，即可對零件進行自動化測量，采用多視點自動拼接技術，測量數據自動拼接，能快速獲取零件表面高質量點云數據，設備單幅測量時間小于1s，單件檢測時間約為180s，可滿足大批量零件檢測需求。

2.優化的測量算法，保證反光區域和孔的測量精度

基于相位加權融合的多重曝光算法及灰度圖像孔位提取技術，可實現對孔的高質高效檢測，獲取孔位、孔徑、孔間距等關鍵尺寸數據，孔位測量精度可達±0.1mm。

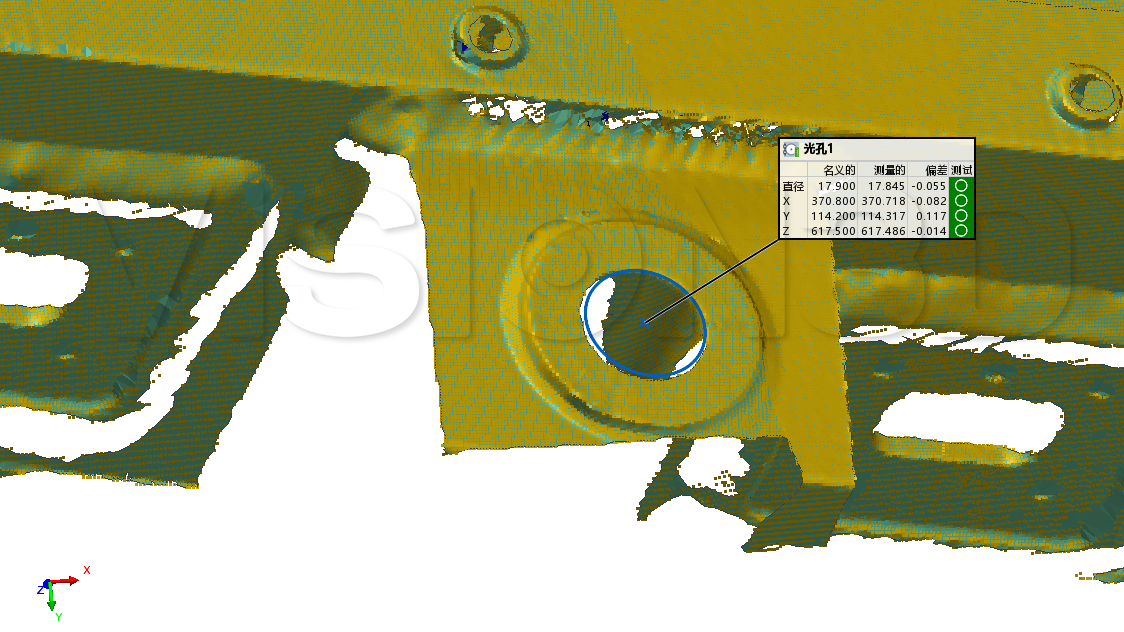

圖 | 電池托盤圓孔測量

3.自動生成定制化檢測報告

系統可自動將掃描后的數據與原始數模進行比對分析并生成定制化檢測報告，基于批量的檢測數據可對關鍵點、特征等變化趨勢進行分析，幫助技術人員確認加工工藝。

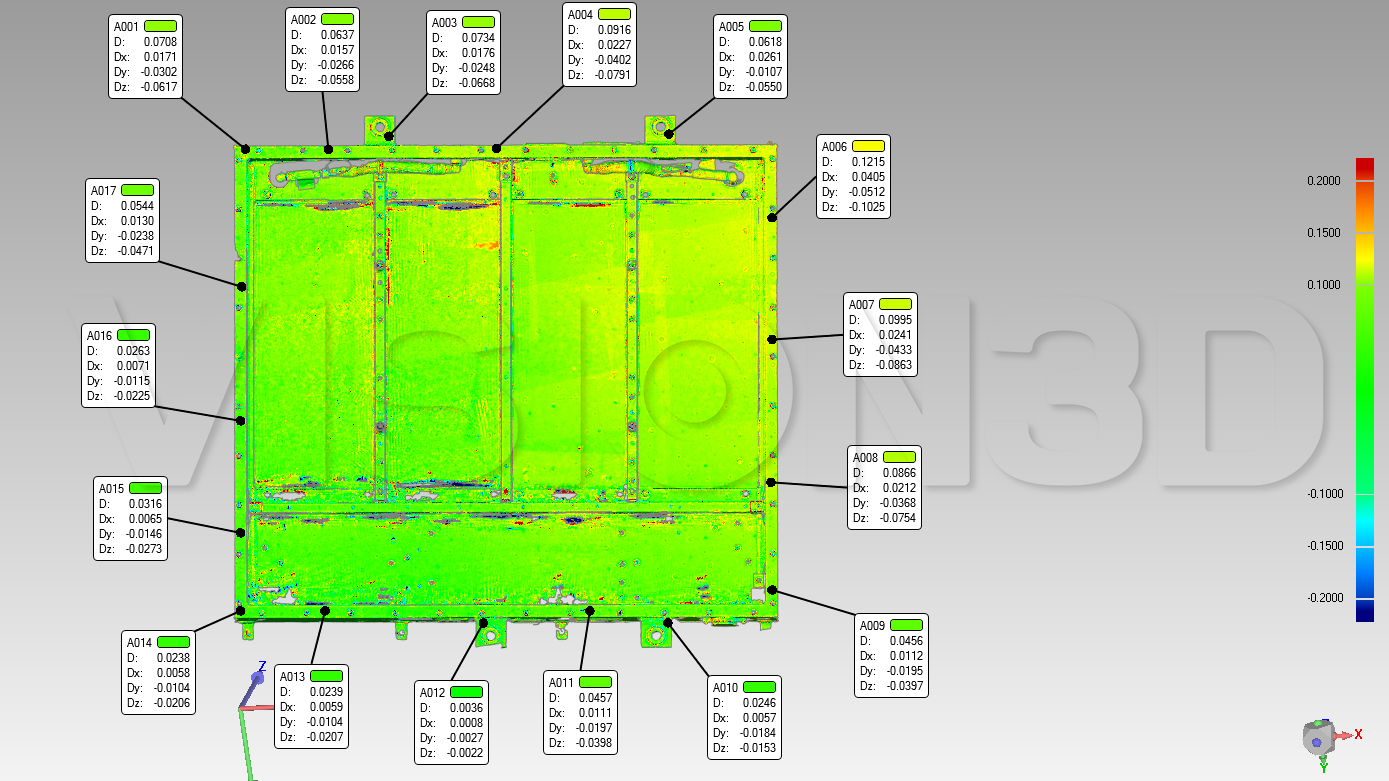

圖 | 電池盒托盤檢測報告
