新能源汽車散熱基板作為電控功率模塊的重要組成部件與核心散熱功能結構，其尺寸大小、加工接觸面精度等因素都會影響到導熱性能及散熱效果，為保證達到理想的散熱效果，需考慮散熱基板的尺寸大小、厚度及裝配位置等問題，因此有必要對散熱基板進行三維檢測。

傳統檢測方式通常采用三坐標、人工目檢并借助卡尺、量規等其他測量檢具完成，存在諸多不足：

· 傳統測量方式檢測效率低，檢測成本高，對間隙部位，遮擋部位檢測困難，耗時費力；

· 測量工具精度低，人工測量偏差大，靠“經驗”判斷無法保證數據準確度及一致性；

· 傳統測量方式檢測標準主觀，檢測數據需要進行手動處理整合，無法獲取直觀有效的檢測報告。

傳統檢測手段已無法滿足企業提高生產效率、進行質量控制、實現降本增效的需求，惟景三維為新能源汽車散熱基板精度檢測帶來了高效可行的自動化解決方案。

  惟景三維汽車散熱基板檢測方案：

檢測內容：

散熱基板平面度、PIN位置度、裝配尺寸、銅針高度、銅針直徑、銅針間隙等。

檢測難點：

1、銅基板表面存在高度鏡面反光區域，掃描困難，檢測精度易受影響；

2、散熱基板銅針直徑小，待檢測銅針直徑只有2mm，檢測精度要求高，檢測難度大；

3、銅針間距僅有1.79mm，距離狹窄，傳統檢測方式操作過程繁瑣，深處細節部位難以檢測到；

4、散熱基板銅針數量達362根，待檢測數量多，采用三坐標檢測1件的時間近30分鐘，耗時較長。

檢測設備：

PowerScan5M 藍光面掃描三維測量設備

設備作為一款穩定可靠的多功能測量系統，結構緊湊、功能強大，采用性能卓越的硬件模塊和功能強大的算法模塊，可在極短的時間內測量得到高質量點云數據。

檢測方案：

采用面結構光掃描儀加電動轉臺的方式，無需粘貼標志點，可自動完成對零件的全方位掃描，獲取零件三維點云數據，并根據掃描數據分析零件相關尺寸信息。

· 將零件放置到轉臺工裝后，無需人工干預，設備可自動按照預先設定的角度轉動拍攝掃描，獲取零件三維尺寸數據；

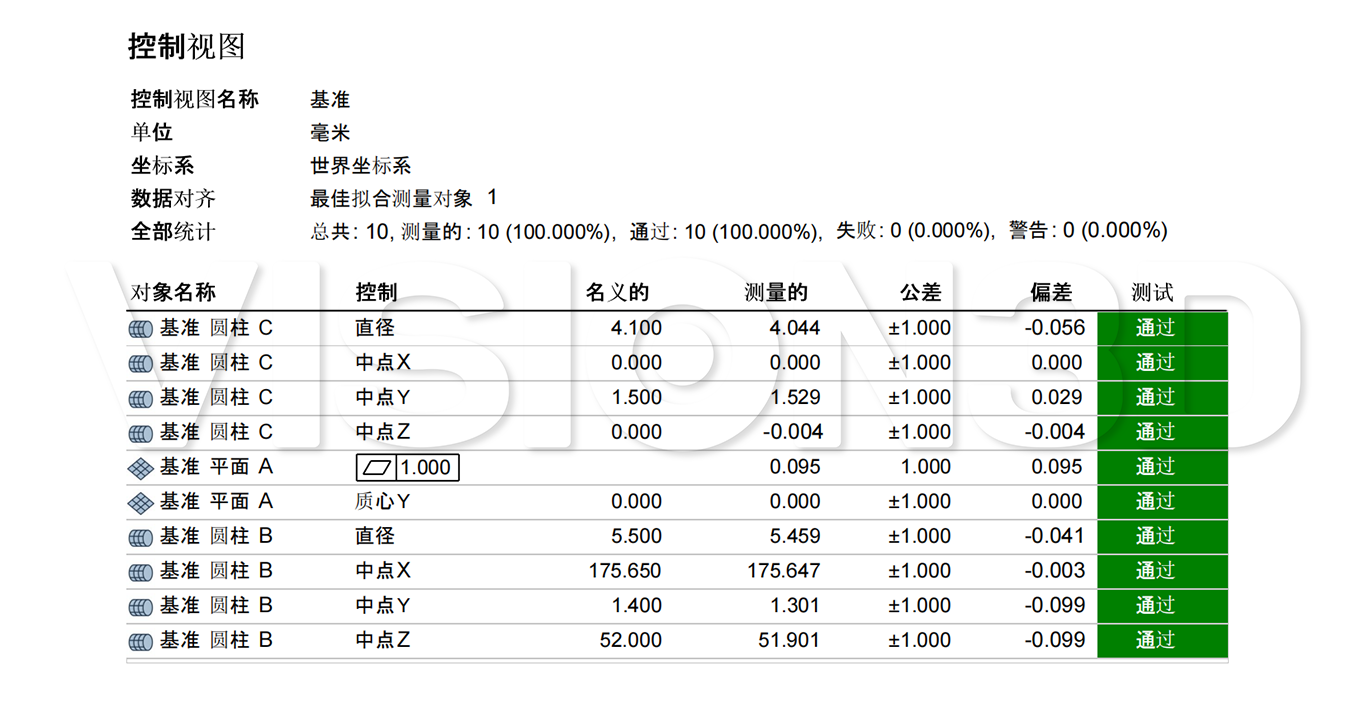

· 自動將掃描數據導入數據處理軟件，并根據預先設置好的檢測模板對數據進行處理分析，生成定制化檢測報告；

· 根據檢測報告數值，判斷零件尺寸數據是否符合公差范圍，并生成零件合格與否的信號，進行上下料分揀。

方案優勢：

· 數據采集完整度高，即使在銅針密集區域，數據采集可達3.5mm深度；

· 測量數據精度高，單幅測量精度達0.015mm，點云分辨率達0.06mm，可極致捕捉零件細節;

· 數據采集速度快，僅需拍攝9幅即可完整獲取散熱基板全部點云數據，從數據采集到數據導出完成僅需60s;

· 利用數據處理軟件，系統可自動將掃描數據與原始數模進行對比分析并生成定制化檢測報告，同時原始掃描數據存儲周期長，為后續產品工藝質量優化提供數據支撐。
