應用案例 | 高鐵車輪高溫在線自動化檢測系統
來源：惟景三維 作者：本站編輯
222023.09
高鐵車輪是世界上公認的技術要求高、生產難度大的尖端產品。車輪是用模鍛軋制的方法，經過鋸切、鍛軋、熱處理、機加工等若干工序制造而成。復雜的成型工藝對整線自動化裝備的穩定性提出重大考驗，如何提升產品的合格率，同時實現加工余量的精準控制？
惟景三維研制的高鐵車輪高溫在線自動檢測系統，對熱鍛后高溫紅熱狀態下的車輪進行自動化三維檢測，及時判定零件是否符合后序加工要求，同時可在線根據各項測量數據及時調整產線成型參數，降低廢品率，減少材料浪費。
01 高溫在線自動化檢測

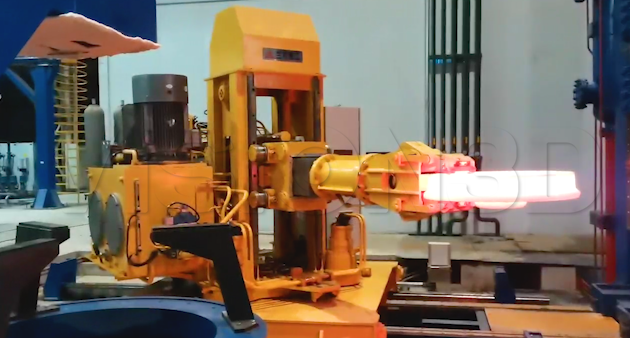

車輪零件溫度約為900℃，無需人工干預，上下料及檢測全程自動化，檢測節拍為30秒/件。
02 專用的精度分析軟件

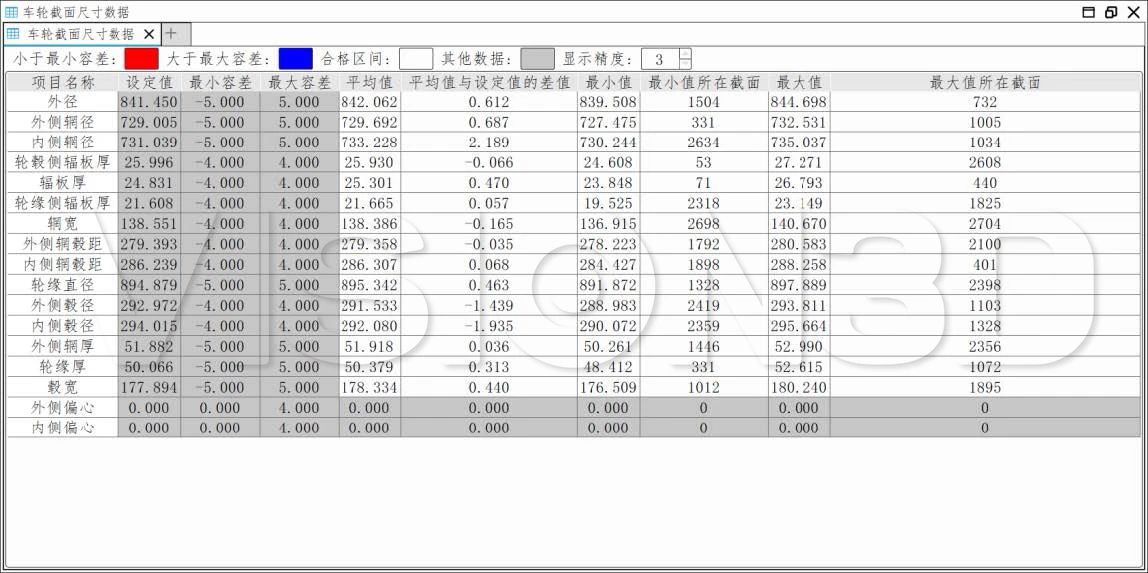

軟件主要窗口界面分為車輪檢測數模對比界面、車輪二維截面數據界面、車輪二維截面尺寸數據界面。三維圖像與二維圖像成對應關系，在三維圖中可選定任意截面，二維圖中可顯示出該截面的各個尺寸信息。每個車輪可保存500幀高精度截面數據，數據文件小，可通過軟件在任何電腦上離線查看。

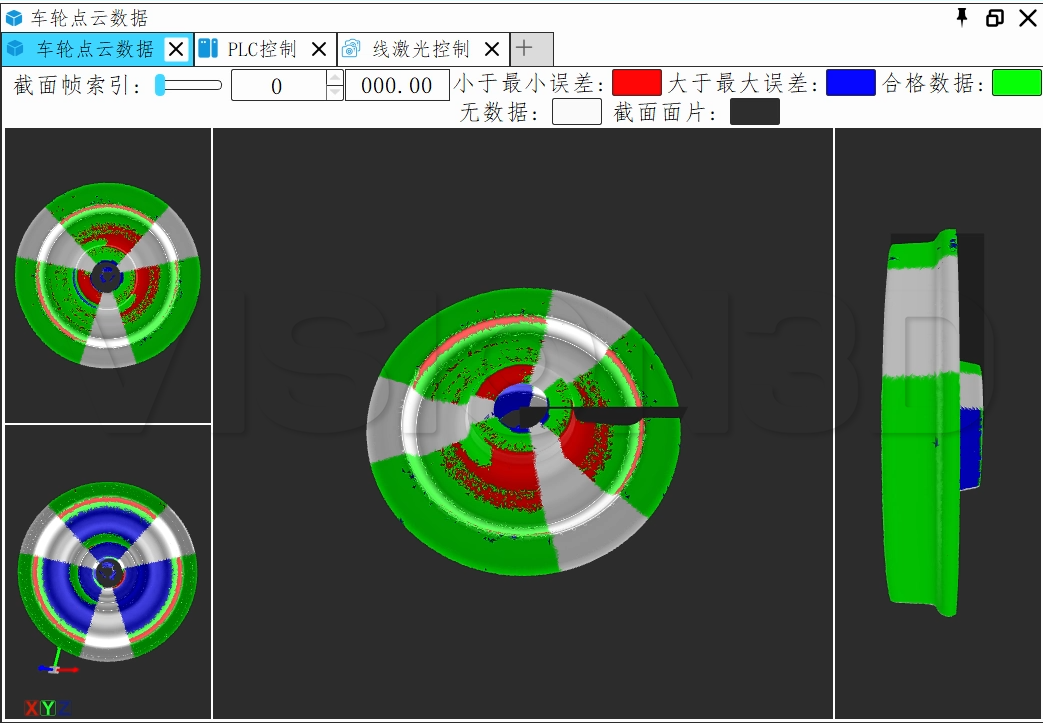

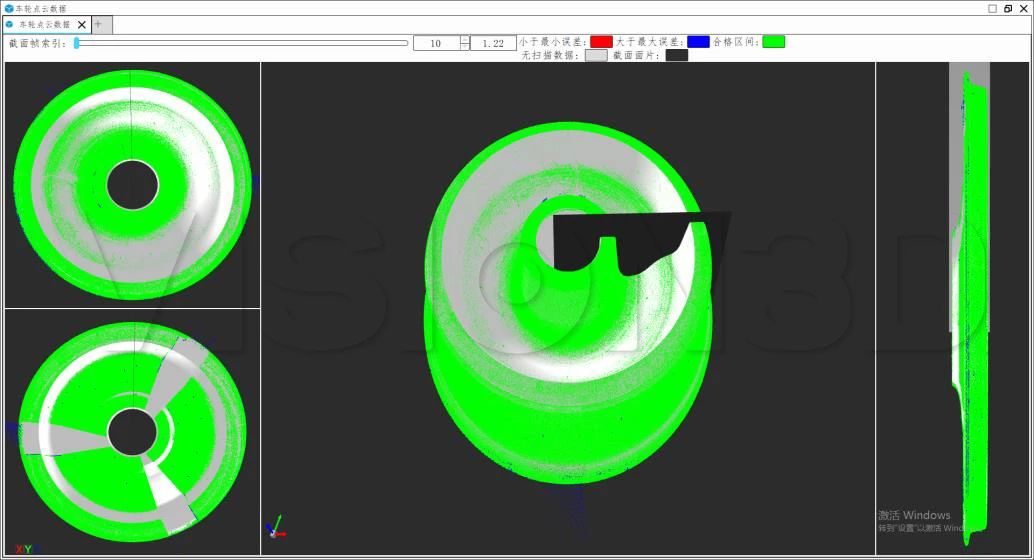

圖 | 車輪部分點云與檢測數據
03 基于海量數據的工藝優化

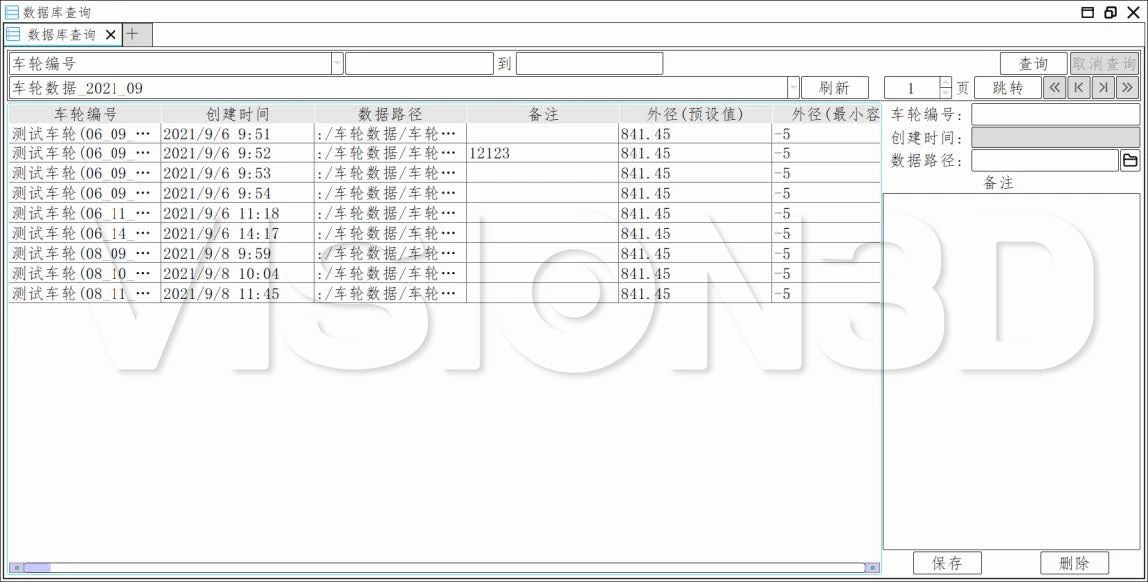

掃描后的三維數據和檢測報告自動存儲，可根據車輪編號和創建時間查找所需檢測車輪的歷史記錄。將批量生產過程中零件尺寸精度進行統計分析，為后續優化模鍛工藝提供數據支撐。
-
